Profesjonalna, czterokanałowa, kompaktowa ładowarka procesorowa

Xtar VC4

do akumulatorów Li-ion oraz Ni-MH w rozmiarach 18650, AA, AAA i innych

Najważniejsze cechy

• ładowanie akumulatorów Li-ion sterowanym procesorem trzystopniowym proces ładowania TC/CC/CV
• ładowanie akumulatorów Ni-MH metodą CC
• cztery niezależne kanały ładowania
• max. prąd ładowania 1A
• wyświetlacz LCD informujący o napięciu ogniwa i prądzie ładowania
• informuje o prądzie wykorzystanym do naładowania - możliwość zmierzenia pojemności ogniwa (błąd pomiarowy ±5%)
• zasilana dowolną ładowarką USB z gniazdem USB lub z portu USB komputera
• funkcja reaktywacji głęboko rozładowanych ogniw
• zabezpieczenia: zwarciowe, termiczne, przed odwrotną polaryzacją

NIE OBSŁUGUJE ZABEZPIECZONYCH AKUMULATORÓW TYPU 20700/21700

Xtar to renomowany producent wysokiej jakości ładowarek do akumulatorów Li-ion, latarek i akumulatorów Li-ion. Produkty Xtar są sprzedawane w ponad 120 krajach, w tym min. w USA, Niemczech, Japonii i Rosji. Do produkcji ładowarek Xtar używa najwyższej jakości materiałów - począwszy od tworzywa obudowy po wydajną elektronikę. Wszystkie ładowarki Xtar posiadają certyfikację CE wymaganą na rynkach europejskich.

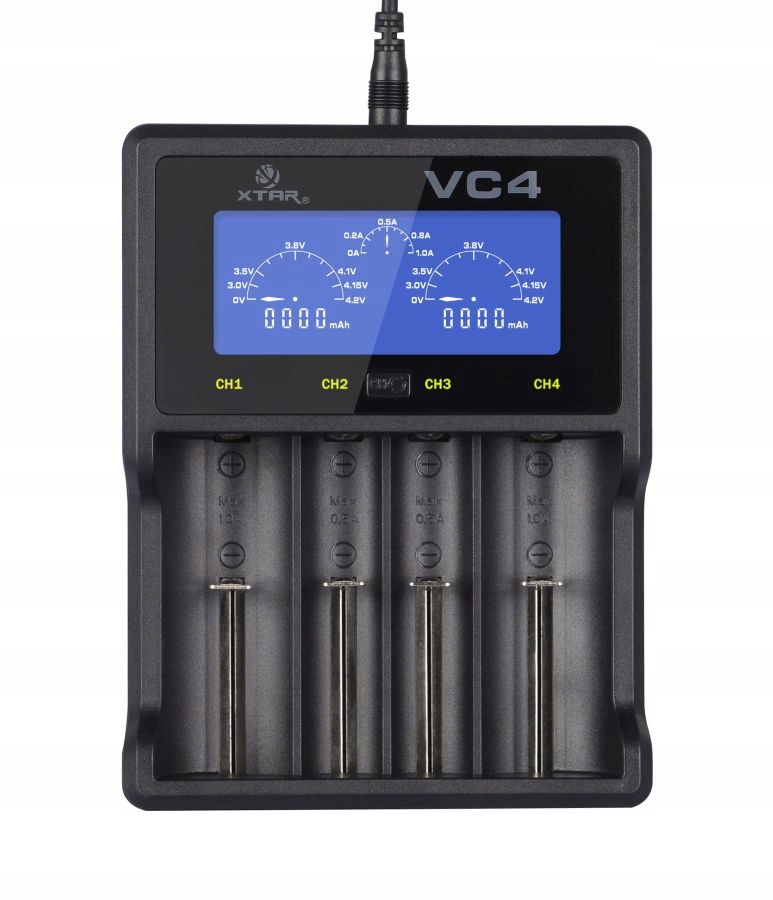

VC4 to profesjonalna procesorowa ładowarka z trzystopniowym procesem ładowania TC/CC/CV i wyświetlaczem LCD. Ładuje 1-4 ogniwa Li-ion 3,6 / 3,7V oraz Ni-MH o dowolnej pojemności w rozmiarach AAA/R03, AA/R6, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700. W dwóch skrajnych kanałach możliwe jest ładowanie akumulatorów w rozmiarach R14, R20, 20700, 21700, 22650, 25500, 26650, 32650.

Podświetlany wyświetlacz LCD ładowarki Xtar VC4 pokazuje na bieżąco informacje o stanie pracy ładowarki: napięciu ładowanych akumulatorów, prądzie ładowania, ładunku wykorzystanym do naładowania ogniw, wskazuje ew. błędy i informuje zakończeniu ładowania. Jednocześnie jest wyświetlany aktualny stan pracy dla dwóch kanałów. Przełączanie pomiędzy pozostałymi dwoma kanałami możliwe jest przy pomocy przycisku CH na obudowie ładowarki. Informację o wykorzystanym ładunku można wykorzystać do wykonania pomiaru pojemności akumulatorów. Aby dokonać pomiaru pojemności akumulatora należy go rozładować do właściwego dla niego poziomu odcięcia napięcia (najczęściej 2,5V dla Li-ion, 0,9V dla Ni-MH) i włożyć do ładowarki VC4. Po zakończeniu ładowania z wyświetlacza można odczytać wartość ładunku użytego do naładowania akumulatora. Będzie to zawsze wartość o 3-5% wyższa od rzeczywistej pojemności akumulatora. Wynika z faktu, iż proces ładowania akumulatorów nigdy nie jest w 100% wydajny tzn. do naładowania akumulatora jest potrzebny nieco większy ładunek niż wynika to z faktycznej pojemności ogniwa.

Na czym polega metoda ładowania TC/CC/CV? Jest to trzystopniowy proces ładowania ogniw Li-ion zapewniający utrzymanie ogniwa w dobrej kondycji poprzez ładowanie odpowiednim prądem na każdym etapie i zakończenie procesu ładowania we właściwym momencie.

Poszczególne etapy procesu TC/CC/CV to:

• Faza TC: ogniwa rozładowane poniżej 2,9V są 'wybudzane' niższym prądem.
• Faza CC: po osiągnięciu 2,95V ogniwo ładowane jest stałym prądem 1A, 0,5A lub 0,25A (zależnie od wykorzystywanego źródła zasilania).
• Faza CV: gdy ogniwo jest już prawie naładowane ładowarka przełącza się na ładowanie malejącym prądem aż do osiągnięcia napięcia 4,2V na ogniwie. Po osiągnięciu 4,2V proces ładowania jest ukończony - akumulator jest w pełni naładowany.

Pozostawione w ładowarce naładowane akumulatory będą ulegały naturalnemu procesowi samorozładowania. Ładowanie zostanie wznowione gdy napięcie na akumulatorze spadnie poniżej 3,9V.

Ładowarka Xtar VC4 posiada funkcję reaktywacji ogniw głęboko rozładowanych i ogniw o napięciu 0V. Wiele ładowarek na rynku nie jest w stanie naładować takich akumulatorów. Tutaj z pomocą przychodzi ładowarka Xtar VC4, która w wielu przypadkach pozwala na 'odratowanie' takich ogniw. Wystarczy włożyć głęboko rozładowany akumulator do ładowarki VC4, tak jak przy normalnym ładowaniu - ładowarka wykryje rozładowane ogniwo i podejmie próbę jego reaktywacji.

Uwaga! Ogniwa rozładowane poniżej pewnego poziomu ulegają nieodwracalnemu uszkodzeniu i ich reaktywacja może być niemożliwa. Należy unikać zbyt głębokiego rozładowania akumulatorów Li-ion i Ni-MH - może to doprowadzić do znacznego obniżenia ich trwałości i pojemności lub doprowadzić do ich całkowitej niesprawności.

W komplecie z ładowarką Xtar VC4 otrzymujemy kabel USB oraz pokrowiec zabezpieczający ładowarkę na czas transportu. Do zestawu nie jest dołączony zasilacz. Do zasilenia ładowarki wystarczy dowolna ładowarka z kablem USB, np. od telefonu, lub gniazdem USB lub komputer z wolnym portem USB. Zalecana moc zasilacza USB to 2,1A (2100mA). Możliwe jest użycie słabszego zasilacza, VC4 dostosuje prąd ładowania do możliwości źródła zasilania.

DANE TECHNICZNE

• producent: Xtar
• model ładowarki: VC4
• obsługiwane typy akumulatorów: 1-4 akumulatory Li-ion 3,6 - 3,7V, zabezpieczone i niezabezpieczone | 1-4 akumulatory Ni-MH
• obsługiwane rozmiary akumulatorów:
• AAA, AA, R14, R20, 10440, 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650
• R14, R20, 20700, 21700, 22650, 25500, 26650 - tylko w dwóch skrajnych kanałach (1 i 4)
• maksymalna długość akumulatora: 71mm
• metoda ładowania: sterowana procesorowo TC/CC/CV | NiMH - sterowana procesorowo CC
• prąd ładowania w fazie CC:
• 1-2 akumulatory umieszczone w skrajnych kanałach (1 i 4) - max 1000mA ±80mA
• 3-4 akumulatory lub 1-2 akumulatory umieszczone w środkowych kanałach (2 i 3)- max 500mA ±50mA
• napięcie zakończenia ładowania: 4,2V ±0,05V
• prąd terminacji: <80mA
• funkcje wyświetlacza LCD:
• bieżące wskazania:
• status pracy / ładowania
• prąd ładowania
• napięcie akumulatorów
• ładunek użyty do naładowania ogniw
• dodatkowe funkcje: reaktywacja głęboko rozładowanych ogniw i ogniw 0V, pomiar pojemności ogniwa: (dokładność ±5%)
• zabezpieczenia:termiczne, zwarciowe, przed odwrotnym włożeniem akumulatora
• napięcie wejściowe i prąd wejściowy: 5V 2100mA
• gniazdo zasilania: micro USB
• zasilacz w komplecie: NIE
• zalecany zasilacz: minimum 5V 2,1A
• wymiary: 149 x 115 x 35mm
• waga: 210g
• zawartość zestawu: ładowarka, kabel micro USB, pokrowiec, instrukcja obsługi
